开关增益仪表放大电路(I

发布时间：2013-08-18 23:00 浏览：0 标签：开关增益仪表放大电路

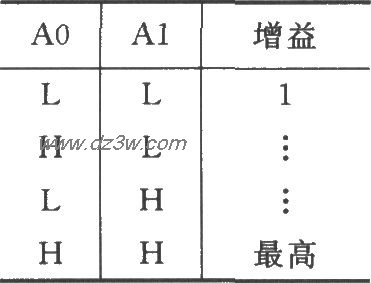

如图所示为开关增益仪表放大器电路(改善增益漂移)。该电路放弃了使用芯片内部25kΩ反馈电阻，而采用A0、A1信号及二双刀四掷模拟开关HI-509切换不同外部电阻来选择4种增益，参见下表。

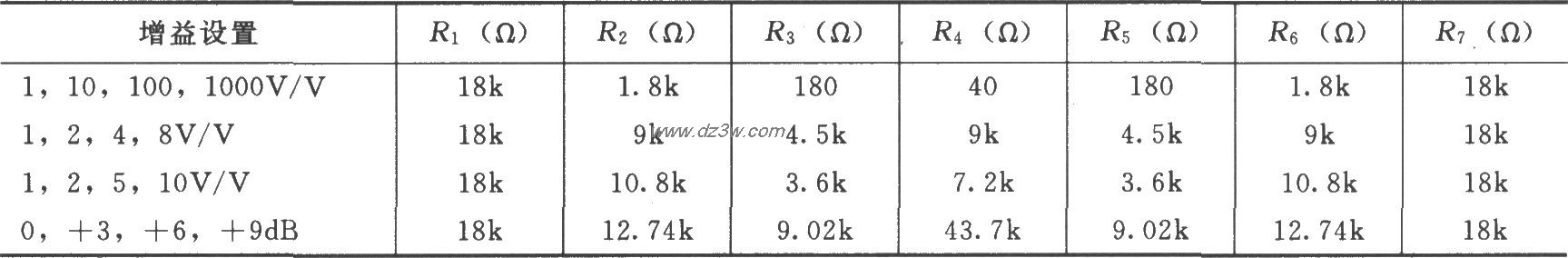

该电路的特点是可以选择精密的电阻网络作为设置增益的R1～R7，由此可以获得极高的增益精确度和最低的漂移，见下表。
