低阻信号源的精密仪表放

📅 发布时间：2013-08-18 22:30 👁️ 浏览：2 🏷️ 标签：信号源精密仪表

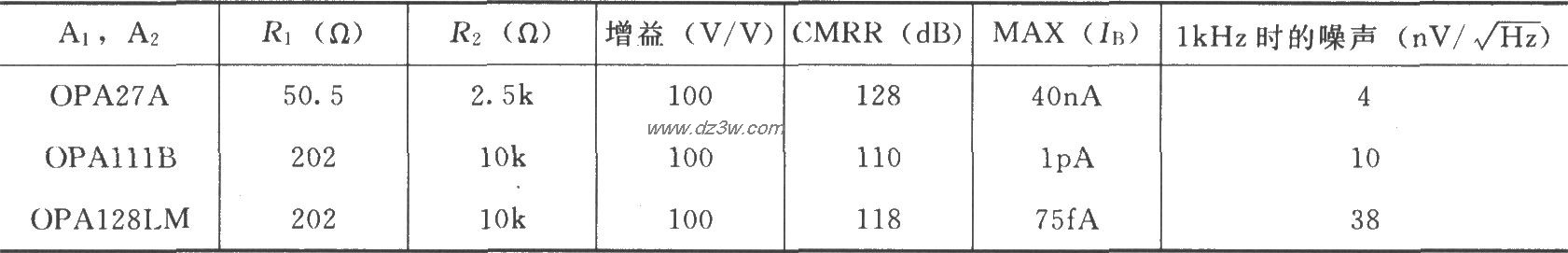

如图所示为应用于低阻信号源的精密仪表放大电路。用运放OPA27作为输入级可以获得最好的低噪声、低失调和温度漂移特性。当信号源内阻在10kΩ以上时，运放OPA27输入阻抗引起的偏流噪声在整个电路巾起支配作用。在低阻信号源的应用巾，采用具有FET输入的运放OPA111或双运放 OPA2111，将提供更低的噪声性能。Vo=(1 2R2／R1)(V2-V1)。如果采用OPA121则价格更低，采用 OPA128则可构成静电计，具体参数的选择见下表。
