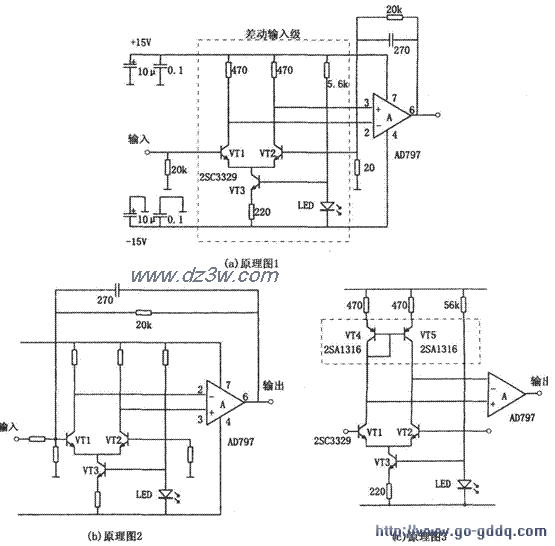

图(c)所示电路中，VT1、VT2和VT3组成恒流源差动放大电路，VT4和VT5组成镜像电流源，该电流源作为VT1和VT2的有源负载，因此电路具有良好的对称性，这有利于提高电路的共模抑制作用和抑制温漂的能力，共模抑制比较高，同时也提高了电路的放大倍数，具有较高的保真性能。
AD797集成运放的主要参数(典型值):
用AD797构成的低噪声高精
图(b)为反相放大电路，电路中的VT1、VT2和VT3均可选为2SC3329，其外围电路可参照图(a)相应参数选定。该电路的电压放大倍数较大，但频率响应特性稍差些。
图(c)所示电路中，VT1、VT2和VT3组成恒流源差动放大电路，VT4和VT5组成镜像电流源，该电流源作为VT1和VT2的有源负载，因此电路具有良好的对称性，这有利于提高电路的共模抑制作用和抑制温漂的能力，共模抑制比较高，同时也提高了电路的放大倍数，具有较高的保真性能。
AD797集成运放的主要参数(典型值):
图(c)所示电路中，VT1、VT2和VT3组成恒流源差动放大电路，VT4和VT5组成镜像电流源，该电流源作为VT1和VT2的有源负载，因此电路具有良好的对称性，这有利于提高电路的共模抑制作用和抑制温漂的能力，共模抑制比较高，同时也提高了电路的放大倍数，具有较高的保真性能。
AD797集成运放的主要参数(典型值):
