由宽带跨导型运算放大和缓冲器OPA660构成的纳秒级脉冲积分电路

📅 发布时间：2013-10-06 22:15 👁️ 浏览：0 🏷️ 标签： OPA 660 宽带运算放大

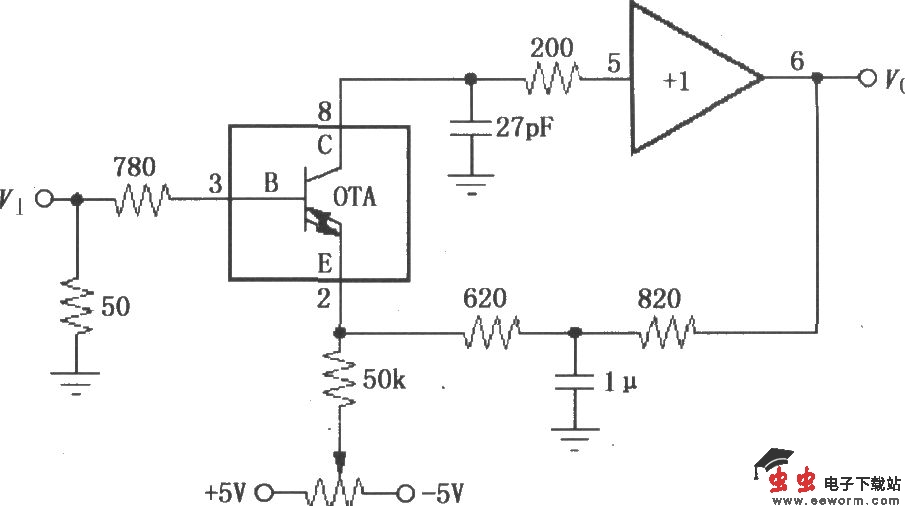

如图所示为由OPA660构成的纳秒级脉冲积分电路。输入信号VI经过780Ω基极电阻和50Ω匹配电阻后加到OPA660的3脚，由内部OTA及 1放大器放大后从6脚输出。同时，6脚通过820Ω电阻、1μF电容组成快速积分电路反馈到OPA660的2脚，从而构成纳秒级脉冲积分电路。其中电位器可以调节2脚的直流电压，起到控制积分电压起始点的作用。
