对数与对数比率放大器LOG100的电流反向输入电路

📅 发布时间：2013-10-06 17:50 👁️ 浏览：2 🏷️ 标签： LOG 100 对数比率

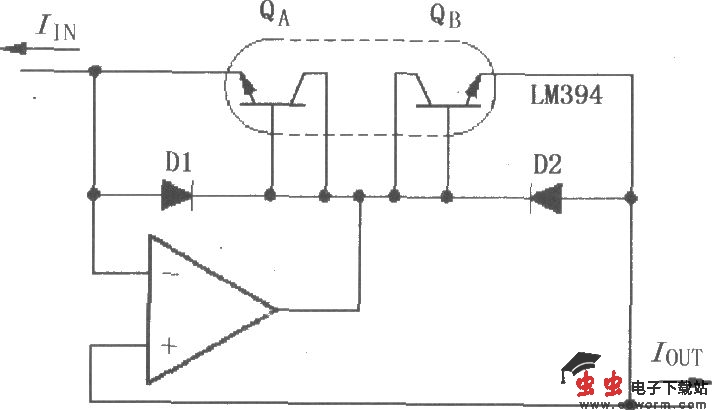

如图所示为LOG100的电流反向输入电路。LOG100的输入电流只能是正电流，即通常输入电流只能流入1脚和14脚。而在有些应用场合，信号电流是负电流，如光电倍增管。该电路可解决这个问题，它利用附加图中电路，将负向信号电流转换为流入LOG100的正向电流。
