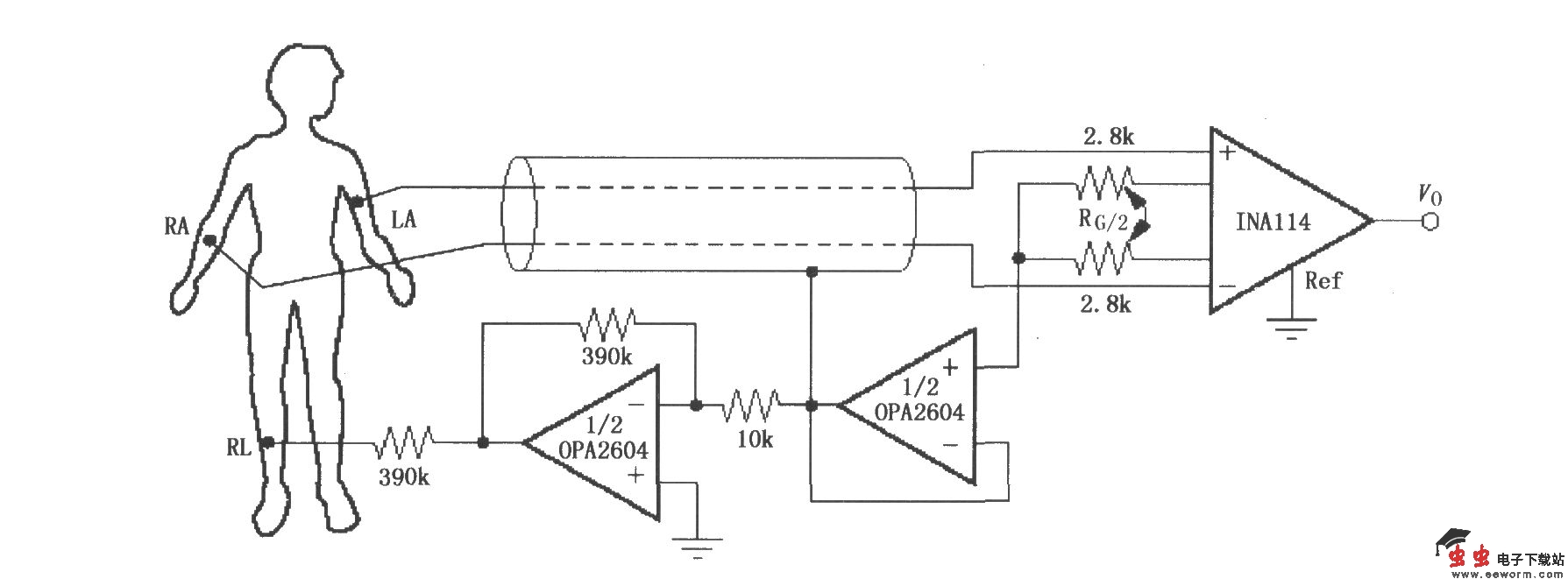

如图所示为右腿驱动的ECG放大器。人体生物电为弱电信号，在右腿驱动ECG心电图放大器中采用屏蔽线传输人体弱电信号，其中1／2OPA2604构成电压跟随器，作为抗干扰措施的屏蔽线驱动器；另外1／2OPA2604则构成增益为39的反相放大器，用以右腿驱动。左右手信号经过屏蔽电缆传输输人INA114，经INA114放大后输出，G=10。
