增益为2的精密放大电路(INA105)

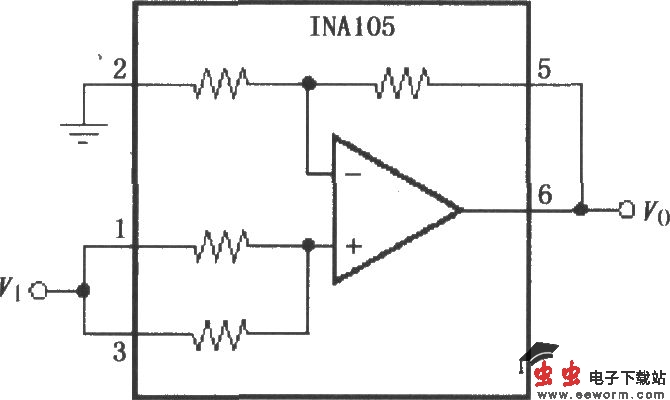

如图所示为增益=2的精密放大电路。该电路巧妙地将1脚与3脚相连，内部两个25kΩ电阻并联，构成一个同相放大器。输出电压Vo=2V1，增益误差=0.01％(最大)，增益漂移=2×10-6／oC。
