电流型运算放大器检测电路图

  本电路能检查电流型四运算放大器LM3900或MC3401性能是否良好，或者在相同工作电压条件下，用来挑选四个运算放大器特性一致的器件。

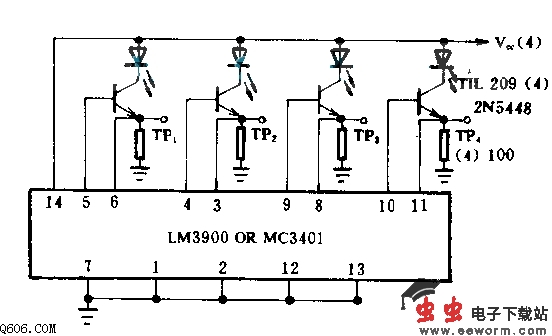

  四个同相输入端1、2、12、13接地，输出端4、5、9、10分别接晶体三极管基极，反相输入端3、6、9、11分别接到发射极。如果器件性能良好，4只发光管亮度一致，测试点TP1～TP4间电压相差不超过2mV。
  如果器件中某一个运算放大器损坏，对应的发光管很亮或不亮，测试点间的电压相差很大，说明器件性能不良。
