对于50hz有抑制作用的光放大器电路图

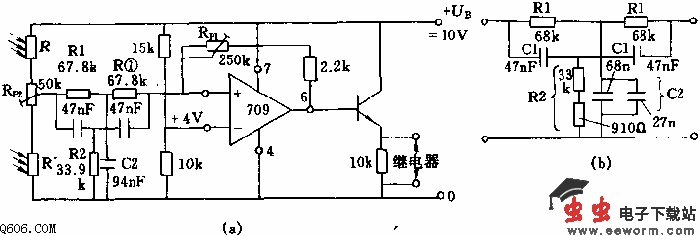

  该电路采用光敏电阻作为敏感元件，调节电位器的阻值可以适应不同类型的光敏电阻。电位器滑动触点与运算放大器同相输入端之间接入双T型电路（图b），其两个电阻均为R1，两个电容均为C1，另一个电阻R2的阻值为R1的一半，电容C2为C1容量的两倍，则对于零频率（最高衰减频率）为f0=1/2帕R1C1
  其中电阻R2可由两个串联，电容C2可由两个并联构成精确值，此时阻值效果在50Hz时可以达到大于50dB。
