电子调节放大器电路图

发布时间：2013-09-18 11:40 浏览：11 标签：电子放大器电路图调节

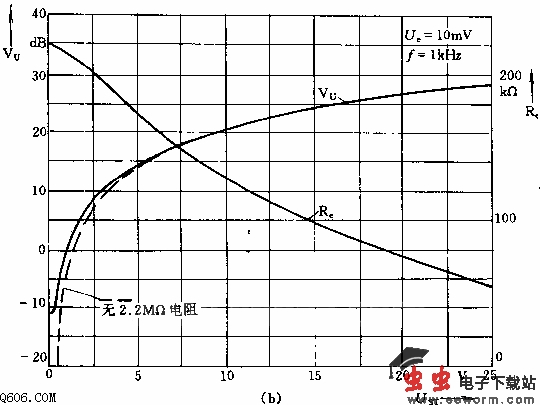

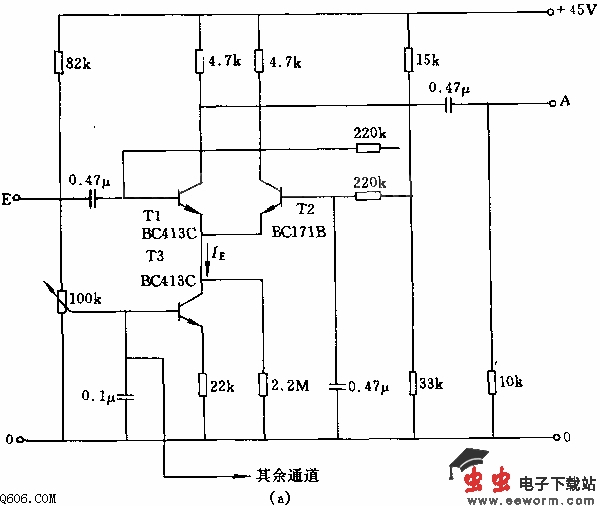

图a示出用电子的方法调节放大系数的电路。要求的控制电压范围为0～+25V.利用100k欧电位器调节。电路最大输入电压为10mV，此时电路特性曲线如图b所示，电路的特性参数如下：电压放大系数：在+25V时28dB

在0V时-12dB，调节范围：40dB 输入电阻>55k欧输出电阻<10k欧频率下限：<30Hz 频率上限：>100kHz；电压放大系数同电源电压的关连性：<2dB/10%
