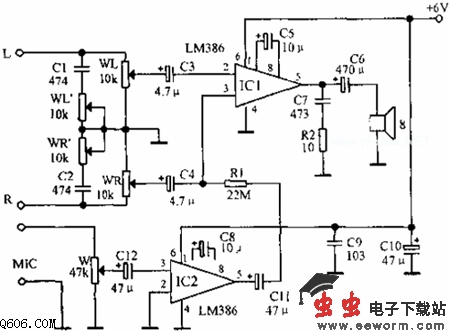

模拟卡拉ok伴唱放大器电路图

  本电路可以把立体声中的歌唱声去掉，仅留下伴奏音乐。立体声信号中的歌曲从IC1（LM386）的2（反相输入端）脚、3（同相输入端）脚以相同电平信号输入，则信号会在LM386中互相抵消，没有输出，而伴奏音乐以立体声形式分别由2、3脚输入，因左右声道电平有差别不会互相抵消。本电路的电压增益为40～46dB（约相当于100～200倍）。话筒信号经IC2放大后加到IC1的同相输入端，经IC1放大和伴奏音乐同时由扬声器放出声音。
