视频输出放大器TDA6101Q／6111Q

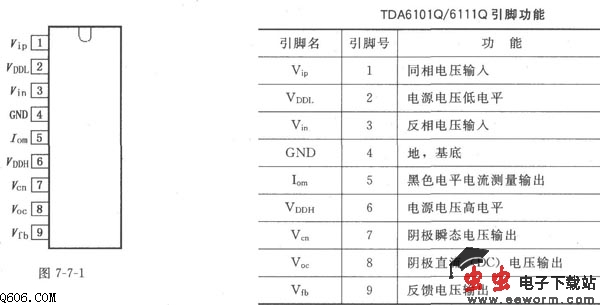

TDA6101Q／6111Q是视频输出放大器，为单列9脚***率(DBS9MPF)封装，TDA6101Q具有9MHz带宽，TDA6111Q具有16MHz带宽。TDA6101Q／6111Q采用高压DMOS技术，用于驱动彩色CRT阴极，其两个阴极输出端，一个为DC电流，另一个为瞬态电流。从阴极输出端分离出反馈输出，内部保护电路可防止阴极射线管(CRT)出现正电压放电跳火，可以简单应用于多种彩色***。TDA6101Q／6111Q的引脚排列及功能如图所示。
