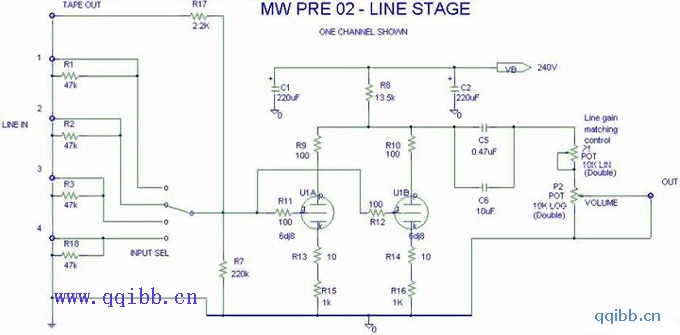

6DJ8线性前置放大器电路图

放大器电路元件表：

Qty  Type  Value     Attributes               Reference

2    C     220uF     250V, Electrolytic       C1, C2

1    C     0.47uF    250V, Paper in oil       C5

1    C     10uF      250V, Polypropilene      C6

1    POT   10K LIN   1/2W, Trimmer Pot        P1

1    POT   10K LOG   1/2W, Potentiometer      P2

4    R     47k       1/2W, Holco 1%           R1, R2, R3, R18

2    R     100       1/2W, Holco 1%           R11, R12

2    R     10        1/2W, Holco 1%           R13, R14

2    R     1k        1/2W, Holco 1%           R15, R16

1    R     2.2K      1/2W, Holco 1%           R17

1    R     220k      1/2W, Holco 1%           R7

2    R     27K     1W, Carbon, non-inductive  R8A, R8B

2    R     100       1/2W, Holco 1%           R9, R10

1    SW    Selector  2 ways, 6 positions      SW1

2    Tube  6dj8                               U1A, U1B

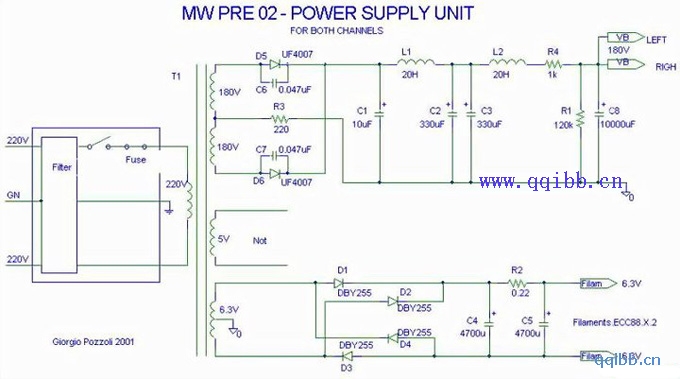

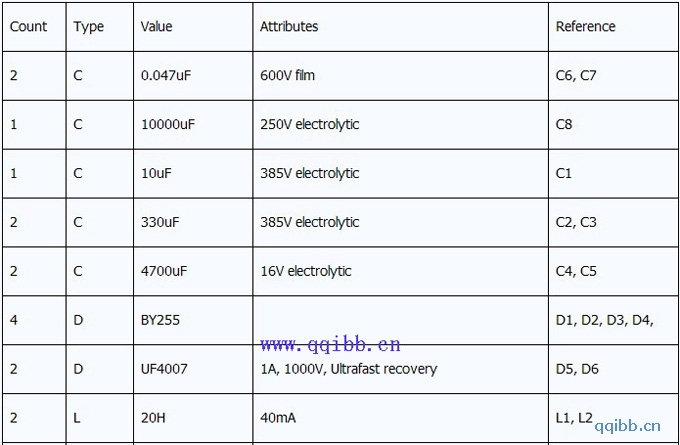

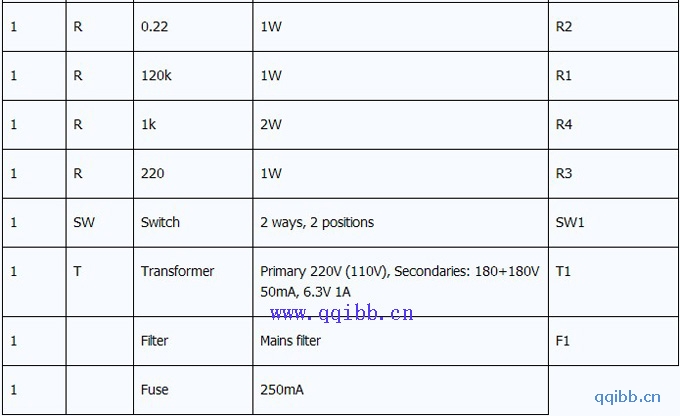

电源电路元件表：
