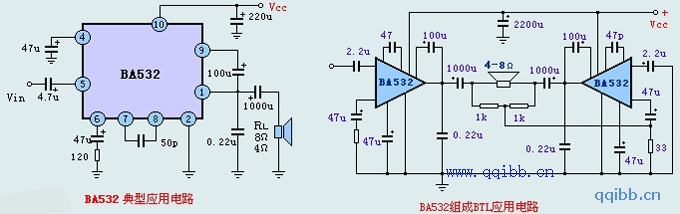

BA532功放电路图

📅 发布时间：2012-11-25 23:34 👁️ 浏览：0 🏷️ 标签： 532 BA 功放电路图

BA532与用于OTL电路的低频功率放大电路，输出功率高达5.8W，内设负载短路、过电压和过热保护电路，单列10 脚封装，电路特点有：

在电源电压为13.8V时，8Ω负载阻抗，THD=10%时，输出功率可达5.8W，纹波抑制比高达40dB，引脚与BA511A、BA521相同。常用于汽车立体声收录音机，收音机、电视机和磁带录音机中作功率输出电路。
