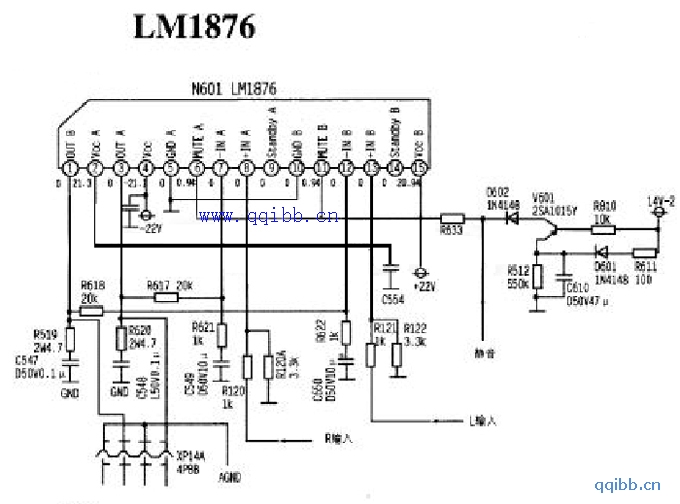

lm1876功放电路图

📅 发布时间：2012-12-08 00:20 👁️ 浏览：0 🏷️ 标签： 1876 lm 功放电路图


检修要点：

1.本IC采用正负22V电源供电，其中，22V由(2)、(15)脚输入，(5)、(10)脚接地。

2.本IC采用OCL输出电路，其输出端的中点电压值是0V，检修时，应加以注意，避免损坏扬声器或IC。

3.检修本IC外围电路时，应先用假负载放电，然后再进行在路测量，否则会造成不必要的损失。
