TDA7250音频功放驱动集成电路

📅 发布时间：2013-01-16 23:45 👁️ 浏览：1 🏷️ 标签： 7250 TDA 音频功放集成电路

　　TDA7250为SGS-THOMSON公司出品的一款功放驱动IC，它的特性如下：

　　·外围电路简单，制作方便；
　　·支持电压范围宽：2V-90V（±10V-±45V）；
　　·具有不需要温度补偿的零漂控制电路；
　　·功率晶体管过流保护；
　　·静噪/待机功能；
　　·耗电量少；
　　·低谐波失真：PO=40W、fo=1KHz时谐波失真=0.004%
　　·输出功率60W/8Ω、100W/4Ω。

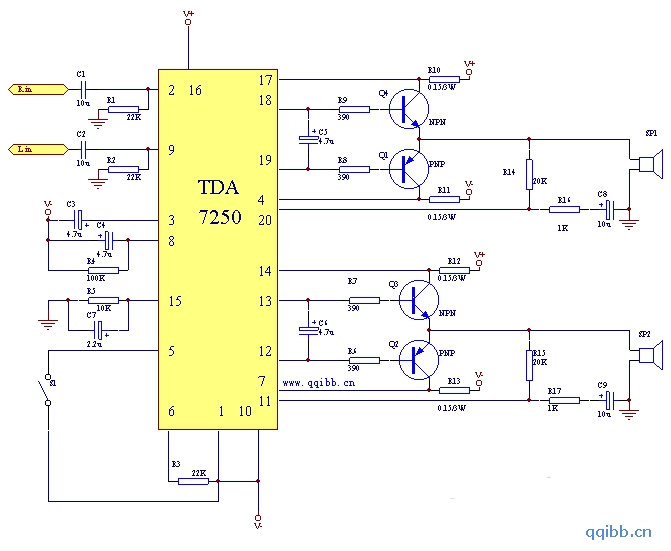

　　TDA7250应用电路图：
