用CD4017构成的安全可靠的密码锁电路

📅 发布时间：2013-09-25 10:25 👁️ 浏览：1 🏷️ 标签： 4017 CD 密码锁电路

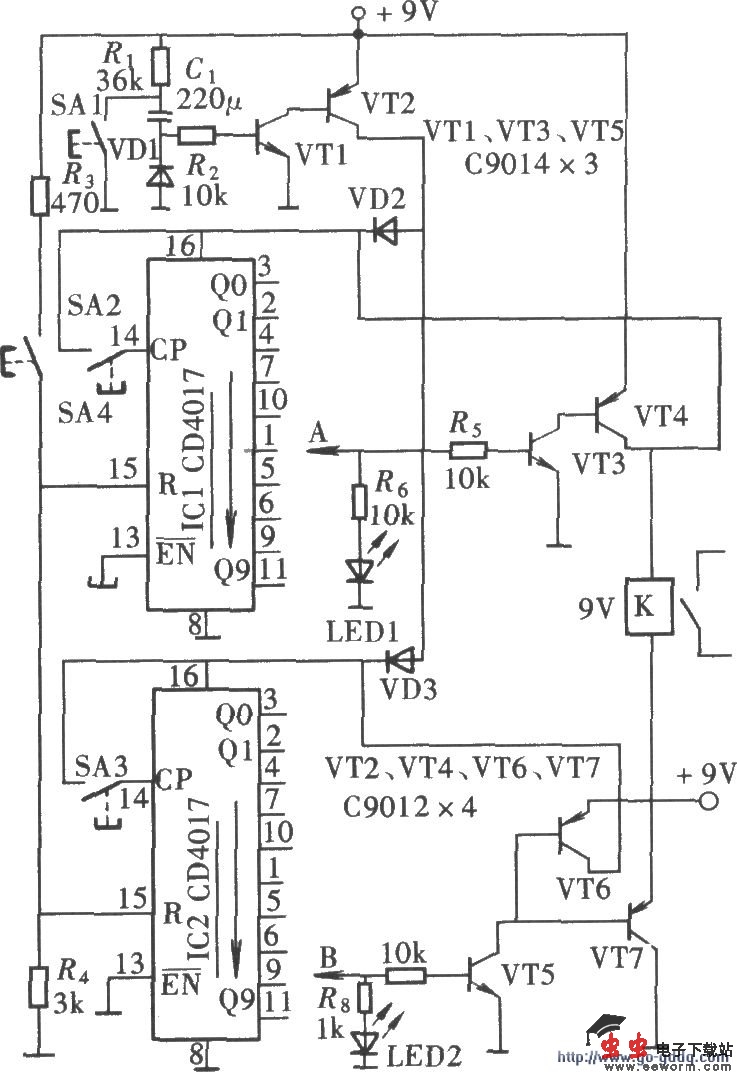

安全可靠的密码锁电路(CD4017)

如图所示电路由两只十进制计数器CD4017 和四只密码开关组成，通过对输出端与按键开关的逻辑组合，组成另一特色的电子密码开关。电路组成较为简单，仅有两只CD4017和四只密码输入按键。
