5通道低功耗可编程传感器信号处理器AD7714的典型应用电路

📅 发布时间：2013-10-01 15:10 👁️ 浏览：0 🏷️ 标签： 7714 AD 低功耗可编程传感器

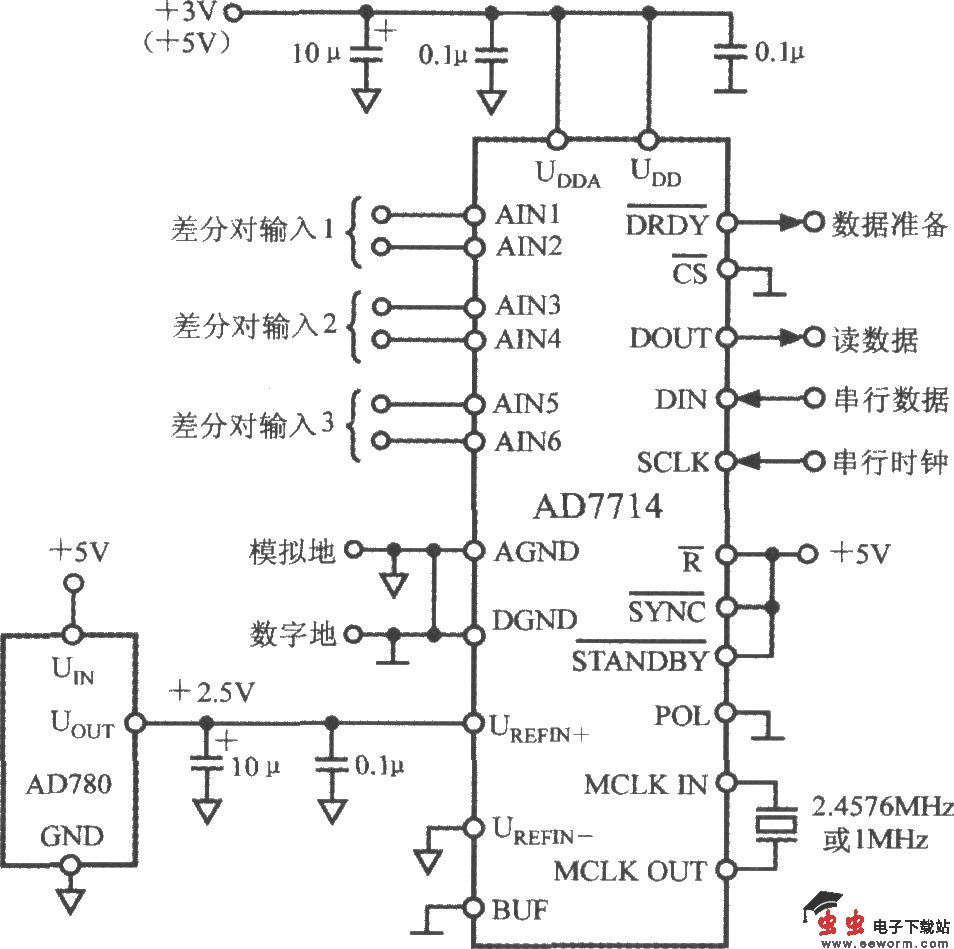

AD7714的典型应用电路如图所示。AD7714的UDD、UDDA端可接 3V或 5V电源。模拟输入端被配置为3个差分对输入端。AD780可提供精密的 2.5V基准电压。将CS非端接DGND时，AD7714被配置成3线串行接口。由石英晶体(或陶瓷谐振器)提供主时钟。在某些特殊应用中，要求UDD、UDDA端分别由两个独立的电源来驱动。
