晶体三极管管反相器电路图
晶体管反相器是最基本的常用开关电路，如图 44 所示。

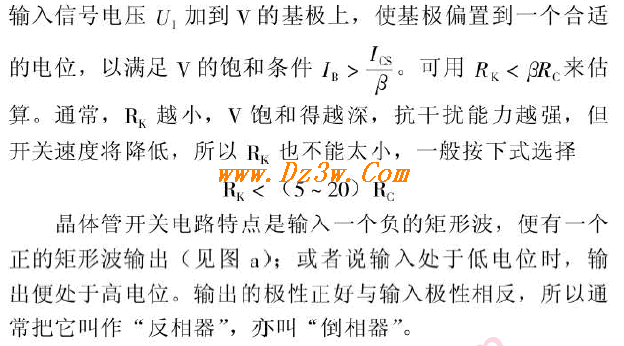

工作原理：当无输入信号时，以图a为例，+EB通过RB加到晶体管V的基极上，V截止，管子内儿乎没有电流通过，RC上的压降接近于零，因而V集电极输出端电位近似为-Ec.当输入端加一负的信号电压，例如一 6v 时， v 由截止过渡到饱和，此时输出端电位近似为零，这个信号－直保持至一 6V 信号消失为止。
