有负载驱动能力的乘法器

有负载驱动能力的乘法器(MPY600)

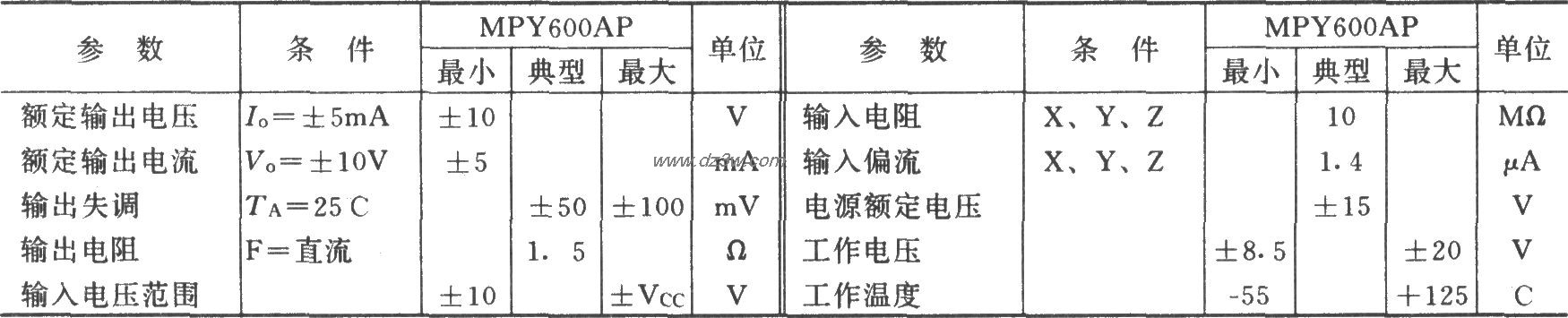

如图所示为有负载驱动能力的乘法电路。由乘法器MPY600和高速缓冲器OPA633组成具有负载驱动能力的乘法器电路如图(a)所示，其输入输出关系为：Vo=VxVy/2Vo输出的电压经高速缓冲器OPA633后输出，可带动有容性的负载。电路使用的器件MPY600是宽频带信号乘法器，其特点是：(1)频带宽：电流输出75MHz，电压输出30MHz；(2)噪声低；(3)馈通低；-60dB(5MHz)；(4)基准输出为地；(5)失调电压低。MPY600的DIP封装如图(b)所示，其主要参数见下表。
