全波整流电路原理
图5-3 是全波整流电路的电原理图。
全波整流电路，可以看作是由两个半波整流电路组合成的。变压器次级线圈中间需要引出一个抽头，把次组线圈分成两个对称的绕组，从而引出大小相等但极性相反的两个电压e2a 、e2b ，构成e2a 、D1、Rfz与e2b 、D2、Rfz ，两个通电回路。
全波整流电路的工作原理，可用图5-4 所示的波形图说明。在0～π间内，e2a 对Dl为正向电压，D1 导通，在Rfz 上得到上正下负的电压；e2b 对D2为反向电压，D2 不导通（见图5-4（b）。在π-2π时间内，e2b 对D2为正向电压，D2导通，在Rfz 上得到的仍然是上正下负的电压；e2a 对D1为反向电压，D1 不导通（见图5-4（C）。
如此反复，由于两个整流元件D1、D2轮流导电，结果负载电阻Rfz 上在正、负两个半周作用期间，都有同一方向的电流通过，如图5-4（b）所示的那样，因此称为全波整流，全波整流不仅利用了正半周，而且还巧妙地利用了负半周，从而大大地提高了整流效率（Usc＝0.9e2，比半波整流时大一倍）。
图5-3所示的全波整滤电路，需要变压器有一个使两端对称的次级中心抽头，这给制作上带来很多的麻烦。另外，这种电路中，每只整流二极管承受的最大反向电压，是变压器次级电压最大值的两倍，因此需用能承受较高电压的二极管。

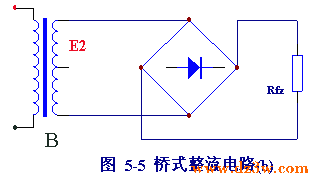

图5-5（a ）为桥式整流电路图， （b）图为其简化画法。
三、桥式整流电路
桥式整流电路是使用最多的一种整流电路。这种电路，只要增加两只二极管口连接成"桥"式结构，便具有全波整流电路的优点，而同时在一定程度上克服了它的缺点。

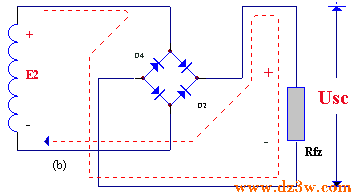

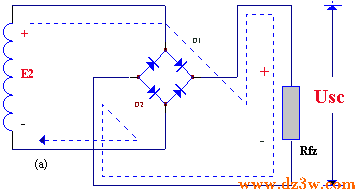

桥式整流电路的工作原理如下：e2为正半周时，对D1、D3和方向电压，Dl，D3导通；对D2、D4加反向电压，D2、D4截止。电路中构成e2、Dl、Rfz 、D3通电回路，在Rfz ，上形成上正下负的半波整洗电压，e2为负半周时，对D2、D4加正向电压，D2、D4导通；对D1、D3加反向电压，D1、D3截止。电路中构成e2、D2Rfz 、D4通电回路，同样在Rfz 上形成上正下负的另外半波的整流电压。
上述工作状态分别如图5-6（A） （B）所示。
如此重复下去，结果在Rfz ，上便得到全波整流电压。其波形图和全波整流波形图是一样的。从图5-6中还不难看出，桥式电路中每只二极管承受的反向电压等于变压器次级电压的最大值，比全波整洗电路小一半！
