简谐振动波演示器(CD4043、CD4017、LM7812、NE555)
如图所示的简谐振动波演示器电路可一演示简谐波的产生与传播过程，介质质点振动的周期、方向与波的传播周期和方向的关系。电路由驱动脉冲发生电路、水平扫描电路、垂直扫描电路、演示显示电路和电源电路组成。

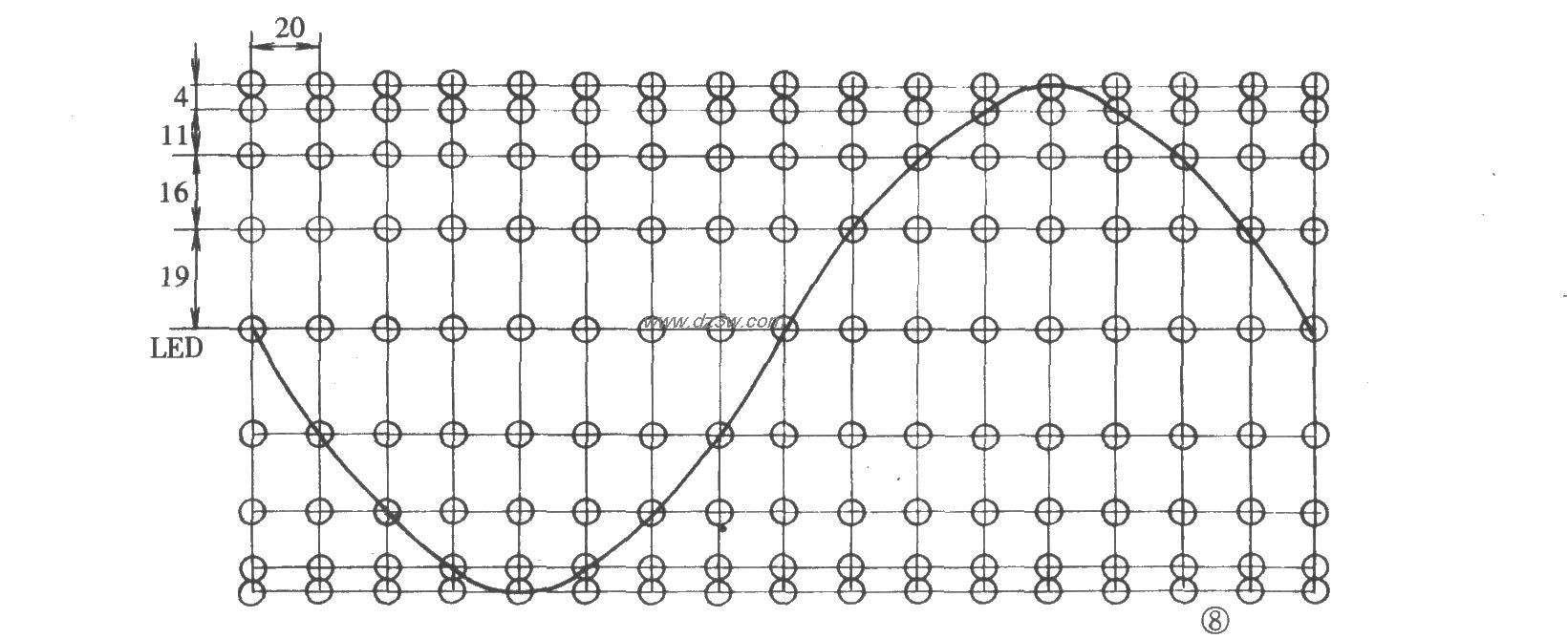

发光二极管显示阵列：

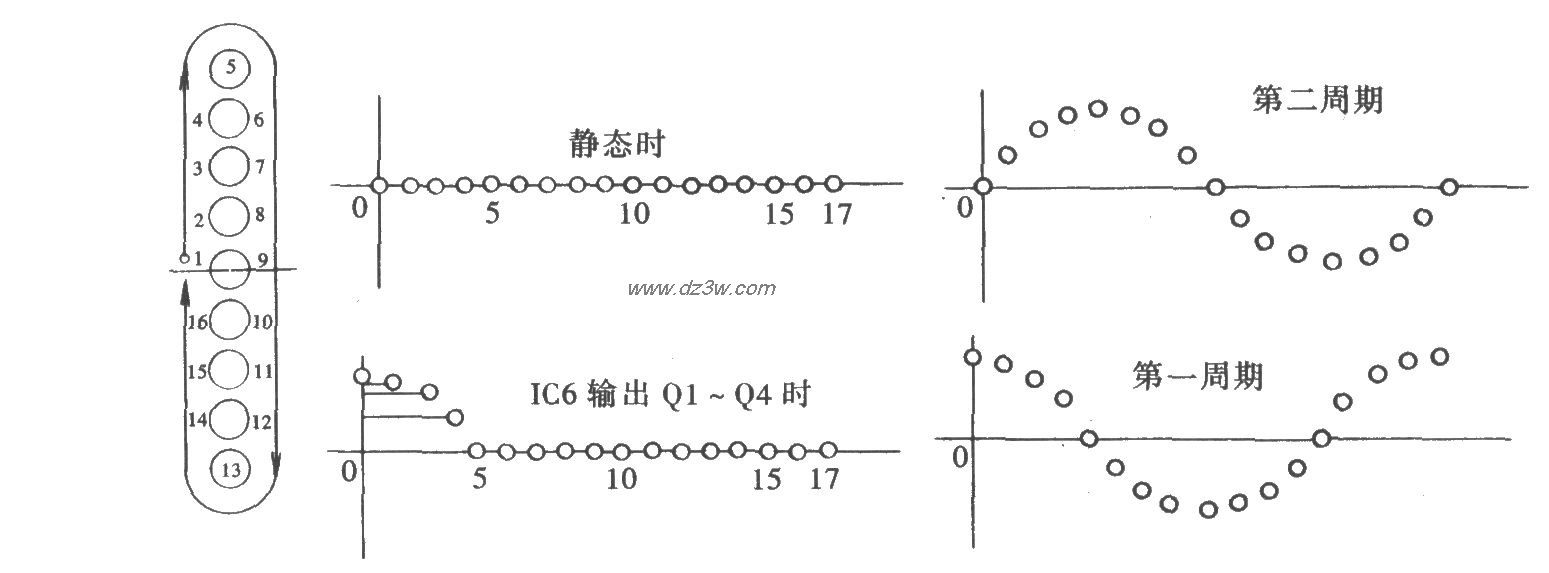

扫描电路的输出显示顺序：
