由LF198与LM122H构成的乘积检波器的部分电路

📅 发布时间：2013-10-06 17:25 👁️ 浏览：0 🏷️ 标签： 122H 198 122 LF

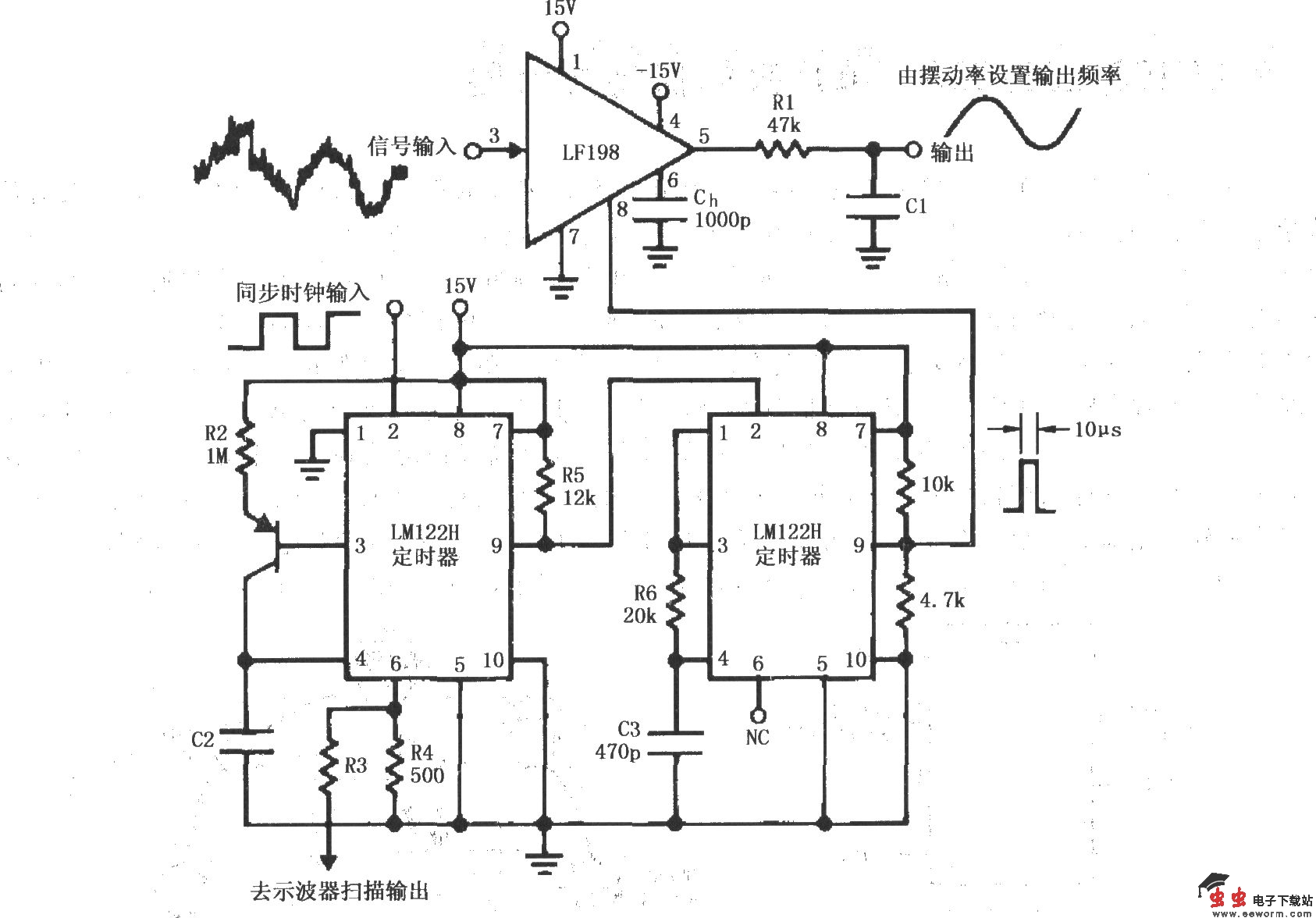

如图所示为由LF198与LM122H构成的乘积检波器的部分电路。同步时钟输入到两个LM122H组成的级联定时器电路，将同步时钟转换为所需宽度的脉冲(图中为10μs)，加到LF198的“LOGIC”端(8脚)作为采样保持控制信号。信号输入LF198的3脚。输入信号包含大量幅度高于有用信号的噪声成分，经过检波器后，输出信号巾的噪声被滤除，输出的是纯净的信号。R3的取值应使6脚电压为0～3V。
