用REF01E制作的可调式恒温控制器电路图

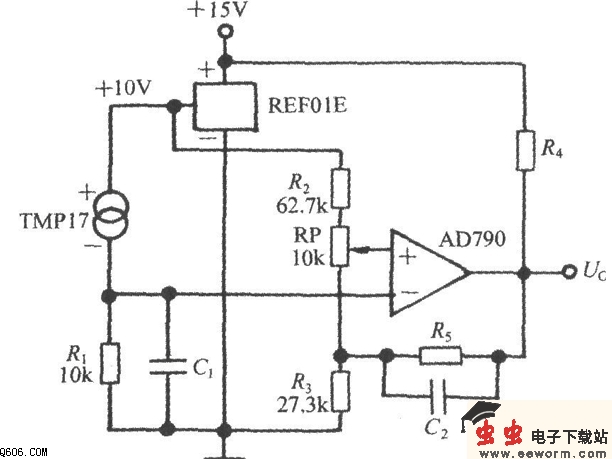

　　可调式恒温控制器电路其实在日常生活中很长用，比如恒温电铬铁，如图所示。由REF01E给TMP17提供高稳定度的10V电源电压，在电阻R1上可获得与被测温度t成正比的电压信号。AD790为电压比较器。令t、t0分别表示温度的测量值和设定值，当t>t0时恒温控制器输出为低电平，t<t0时则输出高电平。 t0值可通过电位器RP来调整。C1为消噪电容，C2为加速电容。温控电路的输出端可以通过各种执行机构来控制电加热装置，实现恒温控制。
