简易电子密码开关电路图

📅 发布时间：2013-09-24 03:55 👁️ 浏览：0 🏷️ 标签：电子密码开关电路图

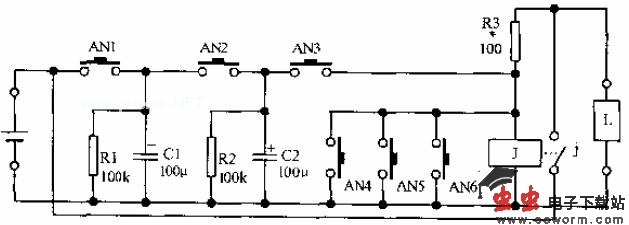

使用时依次按下AN1、AN2、AN3才能打开电器。关机只需按动AN4～AN2任一键即可。按下AN1时，电源对C1充电，按下AN2时C1对C2充电，按下AN3时，C2上的电压使用继电器J吸合并自保，负载L因此得电工作。国中R3为限流电阻，根据电源电压调整。
