摩托车转向闪光灯电路图

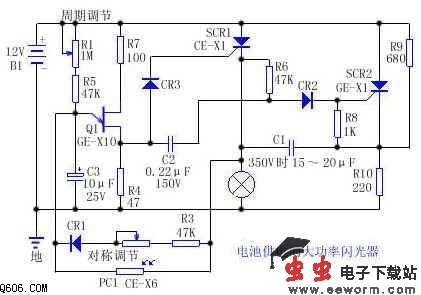

这一闪光器由一个12V汽车或汽艇电池供电。它提供36～40W输出和可变的闪光频率（高达60次/min），并能实现独立的通断周期控制和光电昼夜控制，使闪光器自动地在夜间通电，在白天断电。SCR1和SCR2组成一个基本的直流触发器。灯负载接到一个可控硅整流器（SCR）的阴极引出线，以便灯的另一端可以处在地（负）电位（这在某些场合是需要的）。触以器定时由一个普通的单结晶体管振荡器电路（Q1、R1、C3等）来控制。电位器R2和二极管CR1可单独控制通/断定时。光敏电阻在白天切断单结晶体管起动电路。闪光灯泡为12V、3A。
