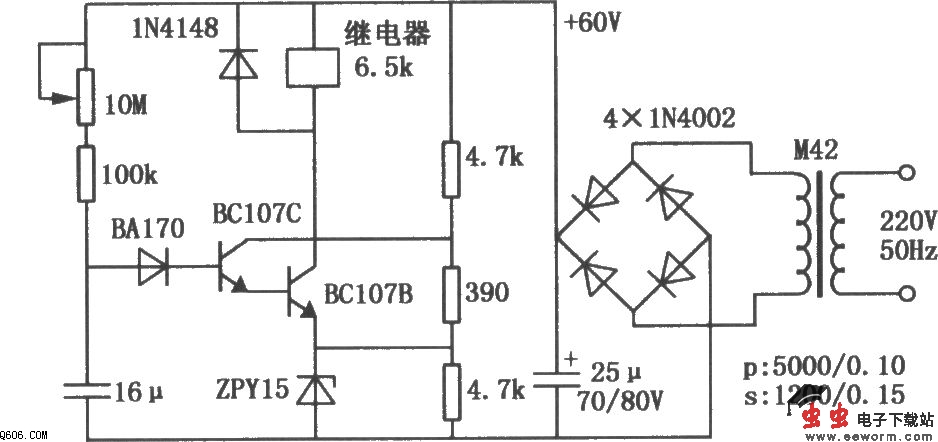

基础电路 时长1分钟的晶体管继电器延时吸合电路图 编辑:eeworm 2013-09-23 23:40 3 次浏览 约 178 字 · 预计阅读 1 分钟 # 分 # 晶体管 # 延时 # 吸合电 如图是晶体管组成的继电器延时吸合电路。刚接通电源时,16μF电容上电压为零,两个三极管都截止,继电器不动作。随着16μF电容的充电,过一段时间后,其上电压达到高电平,两个三极管都导通,继电器延时吸合。延时时间可达60s。延时的时间长短可通过10MΩ电阻来调节。 推荐支持 (30) 返回基础电路列表 ← 上一篇 用LM4065的桥接功放电路图 下一篇 → 运放延时释放电路图
