太阳能闪光器电路

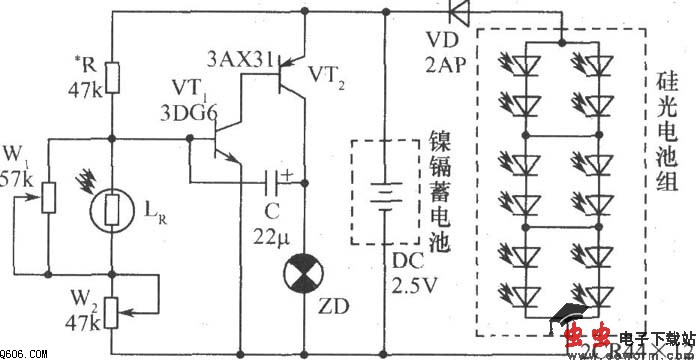

        如图所示，电阻R与光电元件LR、电位器W1和W2组成分压电路。在夜晚无光照射时，LR的电阻值较高，其上面的压降较大，所以输入到晶体管VT1的基极电流较大，VT1导通，VT2也随之导通，该基极电流经VT1和VT2放大后，由VT2的集电极输出一部分经电容C耦合到VT1的基极形成正反馈，满足了电路的振荡条件。由于C的容量较大，故振荡频率很低，VT2把放大了的振荡信号以脉冲电流形式输送给信号灯ZD，它就一闪一闪地发光。在白天有光照射LR时，LR内阻下降，因此经R流入VT1的基极电流，因分流，电流大为减少，使VT1由导通变为截止，同时VT2也截止，ZD熄灭。这时，硅光电池组由于有光照射，产生较高的电压，并向蓄电池充电。调整R、C可改变闪光频率和亮灭时间比。由于W1是和LR并联后又与W2串联，所以，调节电位器W1和W2的阻值，即可改变VT1基极与发射极之间的电压Veb。一般硅管在Veb≥0.6V～0.7V时导通；反之就截止，故可根据需要使灯点燃或熄灭。

元器件选择：太阳能电池可选用2CR或2DR两种类型的硅光电池。LR可选用国产625-A型硫化镉光敏电阻，该光敏电阻在有光照时电阻值小于50kΩ，无光照时电阻值大于50MΩ。二极管VD是防止在无光线或光线很弱时(太阳能电池的电压低于蓄电池电压)，蓄电池电流倒流到太阳能电池。一般VD的最大工作电流要大于太阳能电池组的最大输出电流，反向耐压要高于蓄电池电压。如用3AX31或3AX81低频管的c、b极来代替，则很容易满足要求。R在调节中决定，一般选用47kΩ左右的小型(1／8)W固定电阻。ZD为2.5V、0.3A的小型白炽灯。其他元件如图所示。
