录像机射频变换器电路图

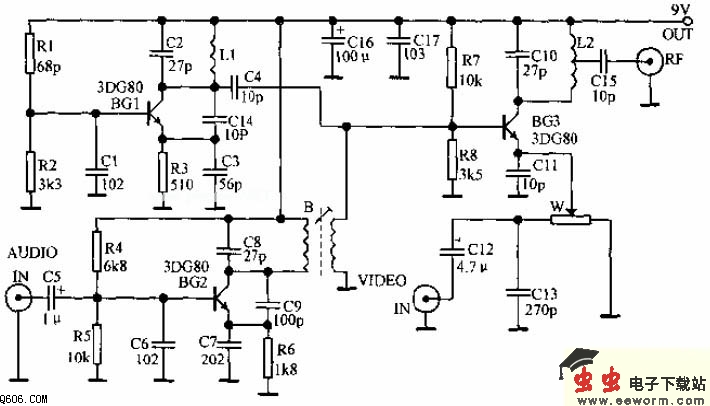

　　录像机射频变换器电路如下图所示，由BG1产生38.625MHz左右的图像载频信号，通过C4加到BG3的基极。BG2产生6.5MHz的调频伴音信号，通过C9加到BG3的基极。图像信号通过W加到BG3的发射极。BG3一方面对38.625MHz倍频产生77.25MHz的图像载频信号（四频道），另一方面对6.5MHz的调频伴音信号时行调制产生83.75MHz的伴音载频信号，两种载频信号通过C15输出。
