元器件选择：发光二极管VD可选用以下几种：BT104（黄），BT304（绿），BT305（红），别的发光管型号只要工作电压在1.5V～2.5V均可采用。开关SA为KNX（1×2）。照明灯H为6.3V、0.1A（螺口）或6.3V、0.15A（插口）。电源GB用4F22-DC6V层叠电池，也可用整流直流6V电源，这样较为经济。其它元件参数如图1～图6标注，无特殊要求。
觉得这篇文章有帮助吗？
LM3909闪光电路应用

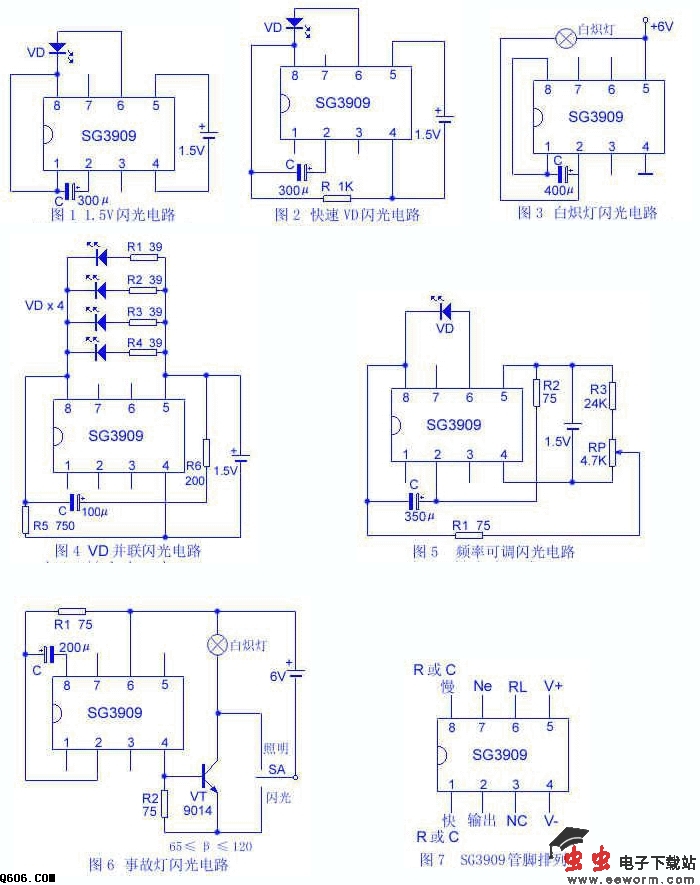

SG3909是仿LM3909的集成元件，可与LM3909互换使用，工作电压可低于1.5V，利用定时电容进行电压提升，把2V的脉冲送至发光二极管。 SG3909的管脚排例如图7所示。SG3909的特性为： 1、微功耗工作，一节大号手电筒电池可工作一年以上； 2、电源电压低，可从1V到5V； 3、驱动电流大，作为振荡器可直接驱动8Ω扬声器；字串6 4、外接元件少，电路内部自启动，仅需外加一节电池和一只电容器便可构成闪光器； 5、成本低，亮度好。图1～图6示出了SG3909的多种发光二极管VD以及白炽灯H闪光器电路。闪光频率可通过调整外接电阻、电容来调节。
元器件选择：发光二极管VD可选用以下几种：BT104（黄），BT304（绿），BT305（红），别的发光管型号只要工作电压在1.5V～2.5V均可采用。开关SA为KNX（1×2）。照明灯H为6.3V、0.1A（螺口）或6.3V、0.15A（插口）。电源GB用4F22-DC6V层叠电池，也可用整流直流6V电源，这样较为经济。其它元件参数如图1～图6标注，无特殊要求。
元器件选择：发光二极管VD可选用以下几种：BT104（黄），BT304（绿），BT305（红），别的发光管型号只要工作电压在1.5V～2.5V均可采用。开关SA为KNX（1×2）。照明灯H为6.3V、0.1A（螺口）或6.3V、0.15A（插口）。电源GB用4F22-DC6V层叠电池，也可用整流直流6V电源，这样较为经济。其它元件参数如图1～图6标注，无特殊要求。
