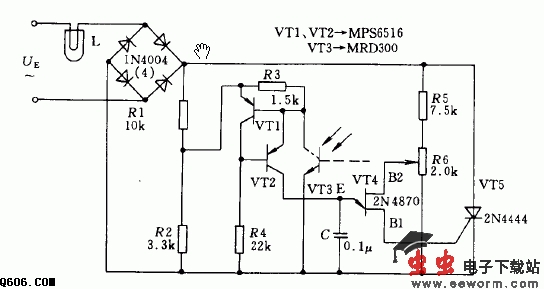

投影灯交流调压电路图

        电路中为了稳定投影灯L的亮度，采用晶闸管交流自动调压电路。为此从交流桥路的一条对角线上接入晶闸T5.其触发脉冲由单结晶管VT1、VT2和光敏三极VT3起等效电阻作用。当投影灯的光线因电源电压变化而变化时，光敏三极管的阻值变化，控制单结晶体管的电压相位也发生变化，从而使触发晶闸管的脉冲相位移动，增大或减小晶闸管导通时间，使L上的电压近似保持不变，投影灯的亮度也近似保持不变，使光线稳定。
