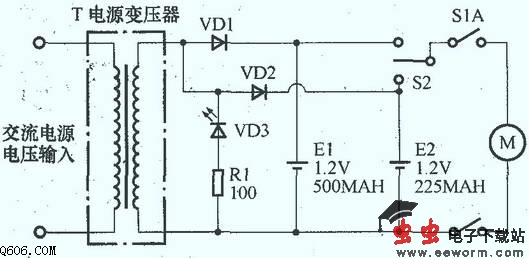

松下ES-331型电动剃须刀电路图

    由电源变压器T直接将市电电源降为低压，再由二极管VD1或VD2整流后，送出直流脉动电压，对充电电池E1或E2进行充电。同时，T的次级电压还经电阻R1限流后加到发光二极管VD3两端，使其发出红光，表示电动剃须刀正处充电状态。E1和E2是两个不同容量的充电电池，使用电动剃须刀时由开关S2对El或E2作出选用。S1是双刀双掷开关，合上时，电机得电，剃须刀工作；断开后，电机停止转动，电动剃须刀不工作，此时将充电器插上市电，就可进行充电。这种电路因要使用100～220V的市电降压变压器，其体积较大且较笨重，不便装入小型电动剃须刀内，大都采用外接方式或装在较大体积的电动剃须刀内，所以使用不太方便，现在的产品已很少应用这种电路，但是检修中还是经常可遇到。
