飞利浦ＨＳ－３０８型电动剃须刀

该电动剃须刀充电时指示灯不亮，然后出现转动无力，不能剃须的故障。

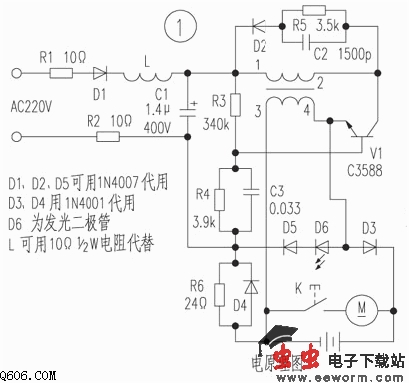

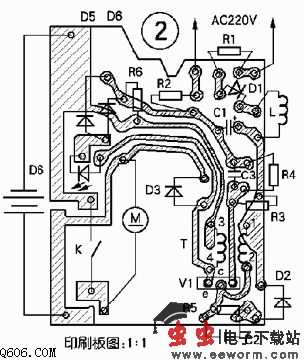

　　拆开检查，发现电阻Ｒ１烧断，三极管Ｖ１已击穿短路（ｃ、ｅ极间）。因无图纸资料，为便于分析检修，先后画出印板图（见图２）和电路图（见图１）。因Ｖ１（Ｃ３５８８）无法购到，就用一只ＤＫ５０型晶体管代换；同时更换Ｒ１后试机。充电７小时后电池两端电压由１．４Ｖ上升到２．５Ｖ，此时，Ｖ１由于发射极电位升高（基极电压不变）而截止，Ｄ６熄灭，充电结束。这样，该剃须刀已能正常使用，修理完成。
