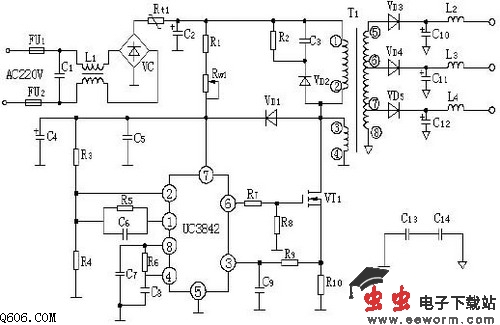

C3842组成的开关电源电路

        是由UC3842 构成的开关电源电路，220V 市电由C₁、L₁ 滤除电磁干扰，负温度系数的热敏电阻R_t1 限流，再经VC 整流、C₂ 滤波，电阻R₁、电位器RP₁ 降压后加到UC3842 的供电端（⑦脚），为UC3842 提供启动电压，电路启动后变压器的付绕组③④的整流滤波电压一方面为UC3842 提供正常工作电压，另一方面经R₃、R₄ 分压加到误差放大器的反相输入端②脚，为UC3842 提供负反馈电压，其规律是此脚电压越高驱动脉冲的占空比越小，以此稳定输出电压。④脚和⑧脚外接的R₆、C₈ 决定了振荡频率，其振荡频率的最大值可达500KHz。R₅、C₆用于改善增益和频率特性。⑥脚输出的方波信号经R₇、R₈ 分压后驱动MOSFEF 功率管，变压器原边绕组①②的能量传递到付边各绕组，经整流滤波后输出各数值不同的直流电压供负载使用。电阻R₁₀ 用于电流检测，经R₉、C₉ 滤滤后送入UC3842 的③脚形成电流反馈环. 所以由UC3842 构成的电源是双闭环控制系统，电压稳定度非常高，当UC3842 的③脚电压高于1V 时振荡器停振，保护功率管不至于过流而损坏。
