rs485接口电路图
rs485接口电路图
发布时间:
2013-09-22 15:10
浏览:
30
标签:
485
rs
接口电路图

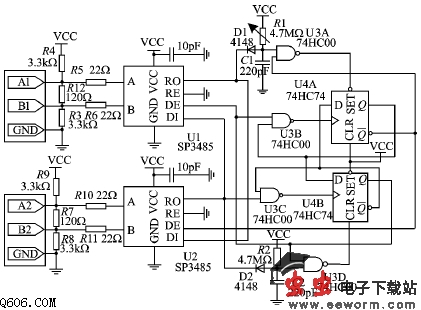

RS485是一种半双工通信标准,必须控制好总线的收发状态。当RS485输入开路,或者已经终端匹配且没有驱动的情况下,U1和U2将使其接收端输出(RO)为高电平。在差分输入端A1和B1处,如果有输入的字节数据时,则在U1的RO端将产生一个电压跃变,由触发器74HC74及与非门74HC00组成的状态机在RO的下降沿锁定为ON状态。状态机将U2的驱动器使能引脚(DE)拉为高电平,使输入数据字节从U2以RS485电平转发出去。
