555电子镇流器电路图
555电子镇流器电路图
发布时间:
2013-09-22 13:40
浏览:
4
标签:
555
电子镇流器
电路图

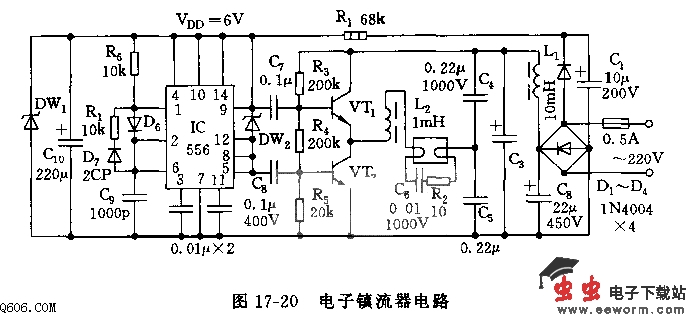

如图所示,电子镇流器由降压整流电路、多谐振荡器信源、施密特触发器及推动级组成。
桥式整流后的电压约300V,作为推动级的供电电压。IC(556)的供电电压Vdd=6V,IC的左半部与R6、R1、C9等组成无稳态多谐振荡器,f=1.44/(R6+R1)C9,图示参数的振荡频率约在45kHz左右,由于R1=R6,故占空比为50%,即为对称的方波。IC的右半部构成施密特触发器。它们的输出分别通过C7、C8耦合至VT1、VT2的基极,推动功放级VT1、VT2.R2、C6用于预热灯丝。
