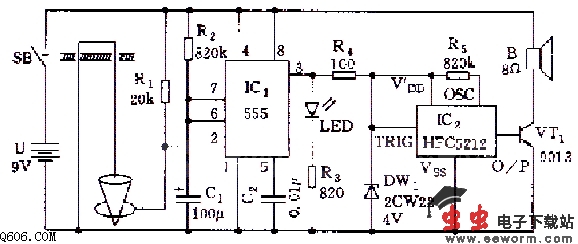

中国这几年，这个地震可是频繁发生，这不今天青海玉树又发生了一起7.1级地震，所以今天给大家介绍个地震报警器制作，也好早做预防。 冲击、振动传感头由吊锤和镀锡金属环组成，如图所示。该传感头相当一个开关，平时处于断开状态，一旦有地震发生，冲击波和地壳颤动使铜锤（镀锡）摆动，与小环碰触，相当开关通合。
IC1采用时基电路555，它和R2、C1等组成一个单稳态触发定时电路。平时，由于2脚呈高电位，使555处于复位状态。一旦有震情，小锤与外环相碰触一下，2脚的低电位便使555转呈置位状态，3脚输出转呈高电平，为IC2语言发声电路提供了工作电压。单稳态维持高电平的时间，即单稳态暂稳时间为td=1.1R2C1，本电路设计为1.5分钟（计算值为90.2秒）。
IC2采用语言集成电路HFC5212，它内存有“嘟嘟，请注意”的语言信号，采用电平、不保持触发方式。它的最高工作电压不高于5V，为此，电路中采用R4、DW1稳压方式，由2CW22提供+4V的电压。R5为其振荡电阻，改变它的阻值大小，可改变语言的音调。HFC5212的触发端TRIG接在Vdd上，这样一来，一旦IC2输出高电位，即迅即被触发发声，一直发声1.5分钟。它输出的语音信号经VT1放大，驱动喇叭发出“嘟嘟，请注意”的告诫语句，提高防范意识。在IC1输出高电位期间，发光二极管LED点亮发光。
在制作时，金属小锤和金属环应镀锡，以减小相碰时的接触电阻，使555能可靠置位。为提高其报小震的灵敏度，锤、环的悬吊和摆放很有讲究，金属系线宜高，锤心最好与外环同心，周边间距要小（0.5～1.2mm）且均匀。间距越小，其报震的灵敏度越高，但应防于虚报。供电电池可使用9V或10V电池组或迭层电池。由于IC1平时处于复位状态，输出端（3脚）的电位不高于0.4V，故发光管LED、DW1和IC2均不工作，整个电路在静态下只有0.1mA，耗电甚微。
