采用单向晶闸管的交流调压电路图
采用单向晶闸管的交流调压电路图
发布时间:
2013-09-22 12:20
浏览:
12
标签:
晶闸管
交流调压
电路图

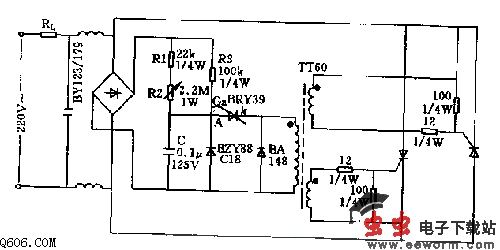

该电路采用两个单向晶管并反联实现对负载Rl的交流调压。触发电路中交流电压经整流桥和R3后加至硅可控开关BRY39的阳极Ga,稳压管的作用是限制Ga对阴极的电压不超过18V.当C上充电电压超过此值时BRY39即导通,电容C通过变压器初级绕组放电,形成晶闸管触发脉冲。
变压器绕组数据:初级绕组匝数:n=39匝,0.4mm铜漆包线。 次级绕组匝数:2*n=13匝,0.6mm铜漆包线。 绕组间以及绕组与铁芯间绝缘电压:5kV
