60V有线电视CATV开关电源电路图

发布时间：2013-09-22 10:10 浏览：23 标签： CATV 60V 有线电视开关电源

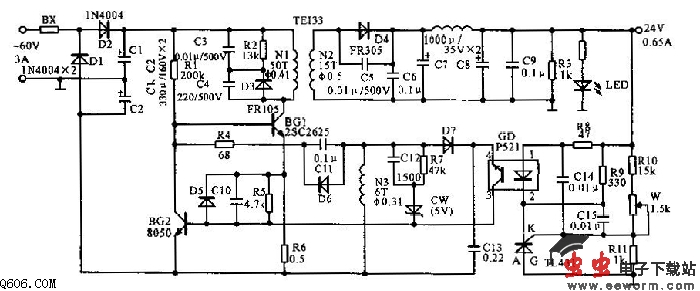

为了减小输出纹波，在该电路的输入端采用全波倍压整流，用提高直流电压的方法来降低输出纹波。实践证明，可取得满意的效果。如果用通常的方法，将交流60V经桥式整流，那么要得到同样低的输出纹波，输入滤波至少用5只470u/160V的电容。该电路的主要技术指标如下：输入交流电压35～70V，输出直流电压24V，输出直流电流0.65A，输出纹波（满负载时）<15mV（Vp-p).
