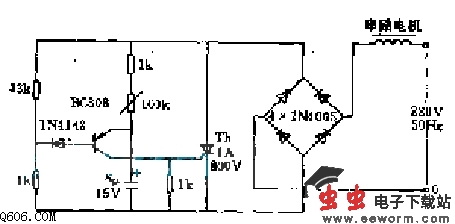

利用晶闸管实现交流调压的电路图

  该电路用于串励电动机调速用，晶闸管放在整流二极管桥的一个对角线上，因此通过改变直流通路上晶闸管Th的导通脚即可调节桥另一个对角线上的交流导通角，从而改变加在负载上的交流电压。在图中左部由电阻、电容构成的桥式电路对角线处接晶体管基射极，它决定晶闸管的触发时刻。此电路由于有电容，故右半部桥分支上的电压总是落后于左半部桥分支上的电压，改变100k电位器即可改变相位差，实现移相控制。
