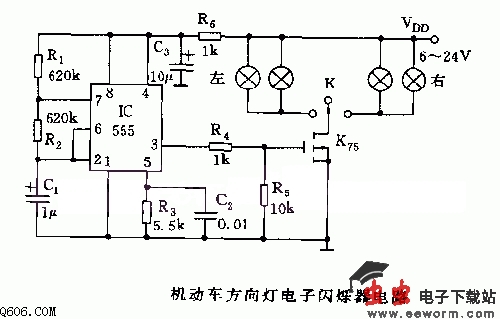

基础电路 555机动车方向灯电子闪烁器电路图 编辑:eeworm 2013-09-21 18:00 5 次浏览 约 163 字 · 预计阅读 1 分钟 # 555 # 机动车 # 方向 # 电子 555机动车方向灯电子闪烁器电路图 如图所示,闪烁器由555振荡器和驱动器组成,与热继电器式闪烁器相比,具有成本低、电源电压适应性强、可靠性高等优点。 555和R1、R2、C1组成无稳态多谐振荡器,振荡频率约为1Hz。用VMOS型K75管作为驱动开关,当车向左或向右拐弯时,将左边或右边的指示灯接通、点亮。 推荐支持 (80) 返回基础电路列表 ← 上一篇 输出80Vp-p悬浮负载放大电路图 下一篇 → 试验信号发生器用调制器电路图
