TD-5型超声波微型雾化加湿器电路图

编辑:eeworm 2013-09-21 17:30 11 次浏览 约 153 字 · 预计阅读 1 分钟

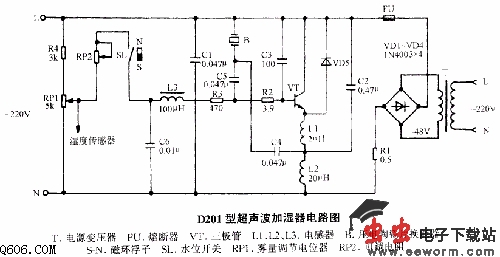

  如图是D201型超声波加湿器电路图。
  T,电源变压器  FU,熔断器  VT,三极管  L1、L2、L3,电感器  B,压电陶瓷片换能器
  S-N,磁环浮子  SL,水位开关  RP1,雾量调节电位器  RP2,可调电阻
