限流音频放大电路图

编辑:eeworm 2013-09-21 15:30 8 次浏览 约 127 字 · 预计阅读 1 分钟

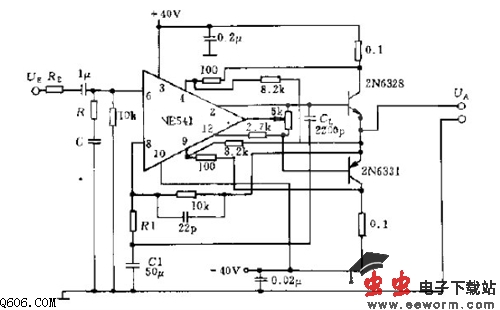

  图中采用NE541高压功率放大器,在20Hz~20kHz频率范围内电流增益为90dB。在300mV有效值输入时,输出高压电平有效值20V。集成电路内部装有短路保护。外部限流网络提供附加保护。两个输出晶体管把输出功率增加到75W,以驱动扬声器。
