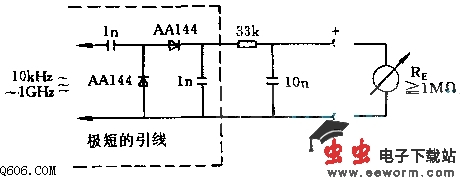

基础电路 用于指示低电压高频信号的调制器电路图 编辑:eeworm 2013-09-21 15:10 19 次浏览 约 112 字 · 预计阅读 1 分钟 # 低电压 # 高频信号 # 调制器 # 电路图 图中示出峰值整流的倍压电路作为测试头电路,用于控制高欧姆显示回路(场效应电压表)。由于所有高频元件均采用极短的引线,故可在高频下工作。引线长度不超过2mm,则可在甚高频(VHF)区域工作。 推荐支持 (81) 返回基础电路列表 ← 上一篇 华氏温度表电路图 下一篇 → 选频声控电路图
