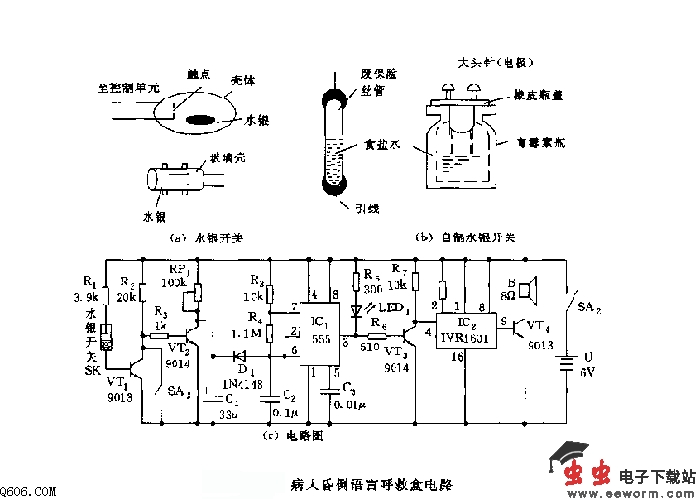

病人昏倒语言呼救盒电路图

  图中的姿态开关SK可用市售的水银开关或自制的水银或盐水开关，如图a所示。SK用来检测携带者的状态；在静止时，由于竖放，两个电极是绝缘的；人在活动时，开关的两个极会时通时断，这就使VT1、VT2时而导通、时而截止。因而与VT2集电极相连接的C1时而充电，时而放电，但C1上的电压始终达不到 1.3V，低于时基电路555的触发置位电压1/3Vdd（2V），即平时555处于置位状态，3脚呈高电位，使VT3饱和导通，IC2不能被触发发声。RP1、C1组成一个充电延时电路，它的作用是防止患者由于弯腰等正常活动使C1上的电压超过1.3V，避免误触发而报警。
  IC1（555）和R3、R4、C2等组成一个无稳态多谐振荡器。平时，由于C2上的电压低于1/3Vdd，使555处于置位状态，但当病人滑倒或跌倒时，SK使VT1饱和导通，VT2截止，C2上的充电电压可达2V以上，使D1反偏截止。此时，555振荡器起振，其振荡周期为T=0.693（R3+2R4）C2.
  图示参数的振荡周期为50秒左右，占空比接近1：1.在555输出脉冲序列的高电平期间（约25秒），LED1不发光；VT3饱和导通，其c极的低电位（<0.3V）将IC2的触发端4脚封闭，IC2不工作；在555输出低电平期间，LED1发光告警；同时VT3截止，其c极的正跳变高电位电平触发IC2，使IC2工作。IC2采用语言集成电路IVR1601，该芯片包括时钟电路、逻辑控制电路、触发器、语言只读存储器（ROM）和驱动器等。
  IVR1601的功能和使用参数如下：工作电压2.4～6V，工作电流约3mA，静态电流不大于20uA；有多个输入和输出口；不怕掉电；可存储约6秒的语言信号；触发方式有两种：电平保持触发（触发高电平持续保持，至存储内容放完）和边缘触发（触发一次，即输出一次）；
