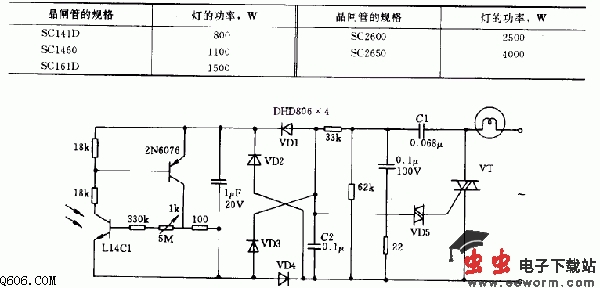

基础电路 采用双向晶闸管的夜间自动照明电路图 编辑:eeworm 2013-09-21 12:50 75 次浏览 约 132 字 · 预计阅读 1 分钟 # 双向晶闸管 # 自动照明 # 电路图 图中所示电路采用光敏三极管作为照度传感元件。当白天照度很大时,光敏三极管L14C1导通。二极管VD3也导通,使电容C2上压降为零,双向触发管VD5和双向晶闸管VT均不导通,灯不亮。反之,夜间L14C1不导通,C2上有电压使ST4和VT导通,灯自动会亮。 推荐支持 (45) 返回基础电路列表 ← 上一篇 高性能双频无线话筒接收电路 下一篇 → 心电图放大电路图
