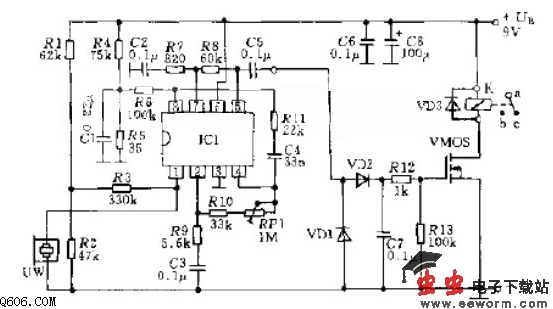

基础电路 超声波接收器电路图 编辑:eeworm 2013-09-21 11:30 9 次浏览 约 132 字 · 预计阅读 1 分钟 # 超声波 # 接收器 # 电路图 图中示出高灵敏的接收器电路。从超声波话筒UW接收的信号经过集成电路NE542V放大约1000倍。其输出经二极管VD1和VD2整流成直流,最后通过VMOS晶体管控制继电器动作。VMOS晶体管输出电流可达2A.因此可以带动很大的负载,如电磁阀、大功率灯等。 推荐支持 (11) 返回基础电路列表 ← 上一篇 运放精密调零电路图 下一篇 → 自动选择极性的电E放大电路图
