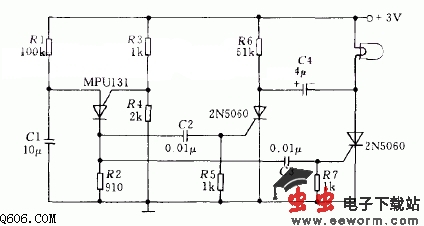

基础电路 低压灯定时闪烁电路图 编辑:eeworm 2013-09-21 10:20 24 次浏览 约 76 字 · 预计阅读 1 分钟 # 低压 # 定时 # 闪烁 # 电路图 MPU131是程控晶闸管,配合R1、C1组成弛张振荡电路,其输出分别控制两个单向晶闸管2N5060,从而可使低压(2V)指示灯发出定时闪光。 推荐支持 (27) 返回基础电路列表 ← 上一篇 单结晶体管分压比测量电路图 下一篇 → 数字功放电路图
