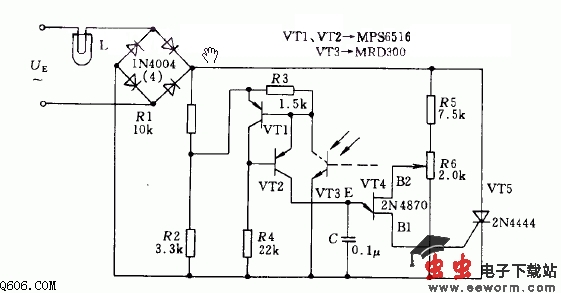

基础电路 投影灯用晶闸管交流调压电路图 编辑:eeworm 2013-09-21 08:50 23 次浏览 约 213 字 · 预计阅读 1 分钟 # 投影 # 交流调压 # 晶闸管 # 电路图 如图电路中为了稳定投影灯L的亮度,采用晶闸管交流自动调压电路。为此从交流桥路的一条对角线上接入晶闸管T5.其触发脉冲由单结晶体管VT4产生。晶体管VT1、VT2和光敏三极管VT3起等效电阻作用。当投影灯的光线因电源电压变化而变化时,光敏三极管的阻值变化,控制单结晶体管的电压相位也发生变化,从而使触发晶闸管的脉冲相位移动,增大或减小晶闸管导通时间,使L上的电压近似保持不变,投影灯的亮度也近似保持不变,使光线稳定。 推荐支持 (43) 返回基础电路列表 ← 上一篇 计算机风扇电路图 下一篇 → 吸氧机电路图
