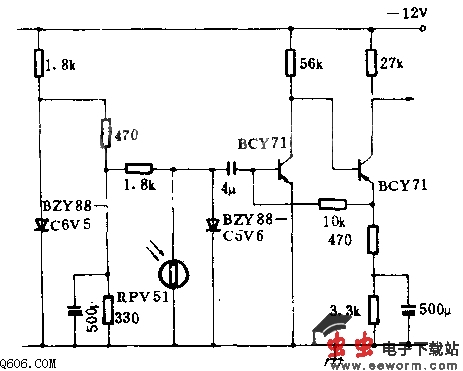

基础电路 红外探测器放大电路图 编辑:eeworm 2013-09-21 06:40 10 次浏览 约 96 字 · 预计阅读 1 分钟 # 红外探测器 # 放大电路图 利用在液氮里冷却到77K的锑化铟红外探测器,来驱动两个晶体管组成的电流放大器。本电路的电压增益约为250,电流增益约为21,带宽为1MHz。用典型光电元件时,电路噪声系数为3dB。 推荐支持 (98) 返回基础电路列表 ← 上一篇 医用温度表电路图 下一篇 → 温度补偿电路图
